En casa > productos > Conector de RF SMA >
Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB

Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB

P Conector RF SMA de esquina

Conector RF SMA para soldadura de PCB

Conector de RF femenino de micro-tiras SMA

Lugar de origen:

China.

Nombre de la marca:

SIPU

Certificación:

ISO9001-2017, RoHS, CE

Número de modelo:

El valor de las emisiones de CO2

Contacta con nosotros
Solicitar una cita
Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB
Detalles del producto
Product name:
SMA Female RF Coaxial Connector – P Corner Microstrip Type, PCB Soldering
Gender:
Female
Type:
Right angle
Material:
Brass
Plating:
Gold
Durability:
500 times
Resaltar:

P Conector RF SMA de esquina

,

Conector RF SMA para soldadura de PCB

,

Conector de RF femenino de micro-tiras SMA

Condiciones de pago y envío
Cantidad de orden mínima
100
Precio
Discuss
Detalles de empaquetado
En cartón
Tiempo de entrega
6-8 semanas
Condiciones de pago
L/C, T/T, Western Union
Capacidad de la fuente
100000pcs/sí
Productos relacionados
Un buen precio. Conector coaxial de RF masculino SMA ️ Ángulo recto de 90°, compatible con el cable RG316/U en línea

Conector coaxial de RF masculino SMA ️ Ángulo recto de 90°, compatible con el cable RG316/U

Obtenga el mejor precio
Un buen precio. Conector coaxial SMA RF en línea

Conector coaxial SMA RF

Obtenga el mejor precio
Un buen precio. Conector coaxial de RF femenino SMA tipo de microstripe, montado en brida en línea

Conector coaxial de RF femenino SMA tipo de microstripe, montado en brida

Obtenga el mejor precio
Un buen precio. Conector coaxial de RF masculino SMA con ángulo recto, compatible con el cable CXN3506 en línea El video

Conector coaxial de RF masculino SMA con ángulo recto, compatible con el cable CXN3506

Obtenga el mejor precio
Contacta con nosotros
86-029-8886-0801
Contacta ahora
Descripción del producto

Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB

Resumen del producto

Los conectores coaxiles SMA RF se encuentran entre las soluciones de interconexión RF más utilizadas, valoradas por su tamaño compacto, ancho de banda de amplia frecuencia, rendimiento mecánico y eléctrico superior,y alta fiabilidadEsta versión de microstrips en la esquina P está diseñada específicamente para la integración de PCB.lo que lo hace ideal para conectar cables coaxial a líneas de microstrip en circuitos de RF de comunicaciones digitales y sistemas de microondas.

Aplicaciones
Telecomunicaciones, sistemas de comunicación inalámbrica, equipos de medición de microondas, sistemas de defensa y armas y otras plataformas de RF de alta frecuencia.

Características clave

Diseño en ángulo recto (doblado) con estructura de inserción de PCB

Diseño compatible con microstrip para una transición de señal RF sin fisuras

Tamaño compacto y ligero para ensamblajes densos

Ancho de banda de alta frecuencia y VSWR bajo

Alta fiabilidad y excelente rendimiento eléctrico

Fácil de instalar y soldar para una integración segura de PCB

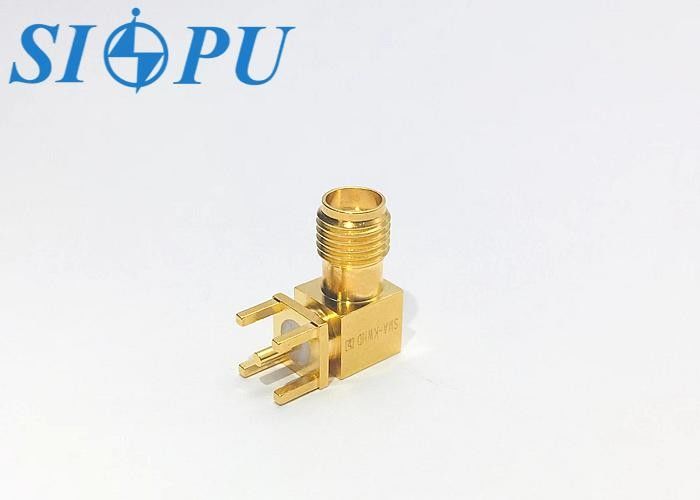

Apariencia del producto

Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB 0



T importanteParámetro técnico



Propiedad eléctrica



 Rango de temperatura -65 ̊+125°C



Impedancia característica



 50Ω Rango de frecuencia Las emisiones de gases de efecto invernadero



Tensión de resistencia dieléctrica



 Las demás: VRSR Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.



Resistencia al aislamiento



 ≥ 5000MΩ Pérdida de inserción

≤ 0,08√F ((GHz) dB



Resistencia al contacto



 Conducción central ≤ 3,0 mΩ Propiedades mecánicas
El conductor externo ≤ 2,0 mΩ Durabilidad 500 veces



Materiales y tratadores de superficiet



Conducción central



 Con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 15% en peso Medio aislante PTFE



El conductor externo



 Las demás partidas de los artículos del capítulo 85 / /

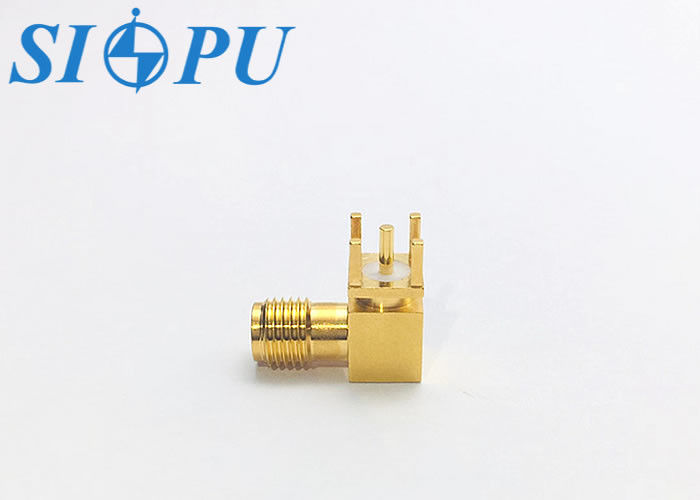

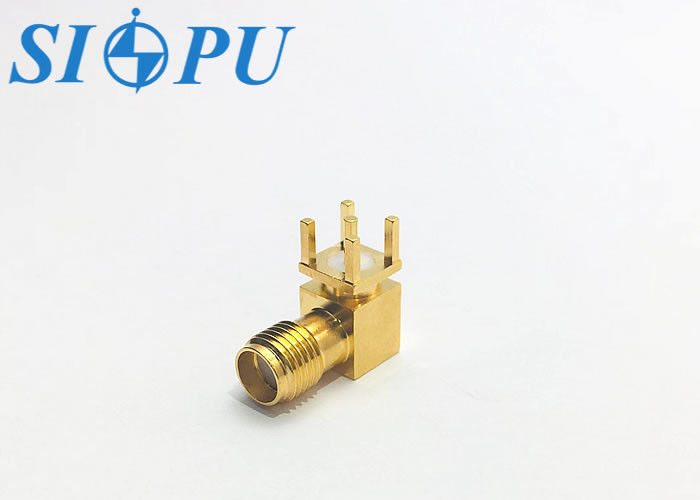

Galería de imágenes del producto

Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB 1Conector coaxial de RF femenino SMA Tipo de microstrip de esquina P, soldadura de PCB 2
