Name: SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Availability: InStock

En casa > productos > Conector coaxial de RF >

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Conector coaxial RF con chapa de oro

Conector de PCB coaxial de microrremesa

Conector RF coaxial para soldadura de PCB

Lugar de origen:

China.

Nombre de la marca:

SIPU

Certificación:

ISO9001-2017, RoHS, CE

Número de modelo:

Se aplicará el procedimiento siguiente:

Contacta con nosotros

Solicitar una cita

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Detalles del producto

Product name:

SMP Male Microstrip RF Coaxial Connector – PCB Solder Type, Gold-Plated

Characteristic impedance:

50Ω

Dielectric withstanding voltage:

500V

Insulation resistance:

≥5000MΩ

Durability:

500 times

Gender:

Male

Type:

Straight

Material:

Brass

Plating:

Gold

Resaltar:

Conector coaxial RF con chapa de oro

Conector de PCB coaxial de microrremesa

Conector RF coaxial para soldadura de PCB

Condiciones de pago y envío

Cantidad de orden mínima

100

Precio

Discuss

Detalles de empaquetado

En cartón

Tiempo de entrega

6-8 SEMANAS

Condiciones de pago

L/C, T/T, Western Union

Capacidad de la fuente

100000 PCS/año

Productos relacionados

Conector coaxial RF SMP macho – Detención limitada, tipo microcinta, soldadura PCB

Obtenga el mejor precio

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Obtenga el mejor precio

Conector coaxial de RF masculino SMP con detentor limitado, montado en brida, compatible con el cable CXN3506 recubierto

Obtenga el mejor precio

Conector coaxial RF hembra de ángulo recto SMP – Compatible con cable RG316/U

Obtenga el mejor precio

Contacta con nosotros

86-029-8886-0801

Contacta ahora

Descripción del producto

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Resumen del producto

La serie SMP es un conector coaxial de RF ultra-miniatura, de autobloqueo diseñado para aplicaciones modulares de alta frecuencia y alta densidad.y fuerte resistencia a las vibraciones, ofrece una solución fiable para los diseños de sistemas de RF con espacio limitado.

Aplicaciones
Ampliamente utilizado en antenas, sistemas de radar, equipos de comunicación y otros entornos que requieren interconexiones RF densas y de alto rendimiento.

Características clave

Interfaz masculina de SMP con desaceleración limitada para un apareamiento seguro pero fácil a ciegas

Compatible con microstrips, soporte para soldadura de PCB (soldadura de cartuchos)

Revestida de oro para una conductividad superior y resistencia a la corrosión

Compacto y ligero, ideal para diseños de alta densidad

Capacidad de alta frecuencia con un excelente rendimiento mecánico y eléctrico

Conexión rápida y fiable para sistemas de RF modulares

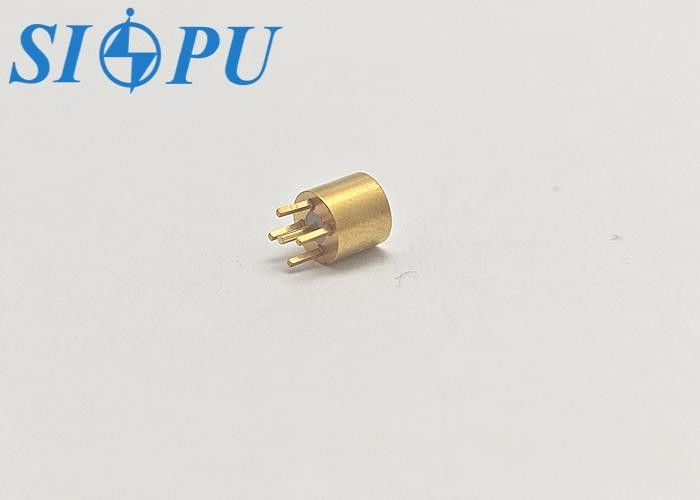

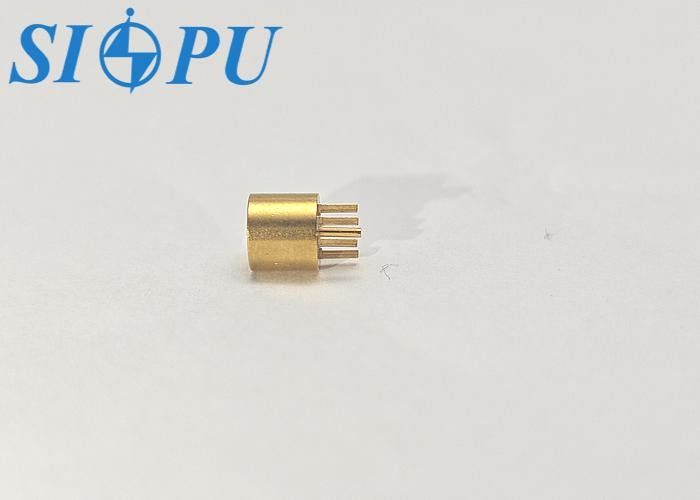

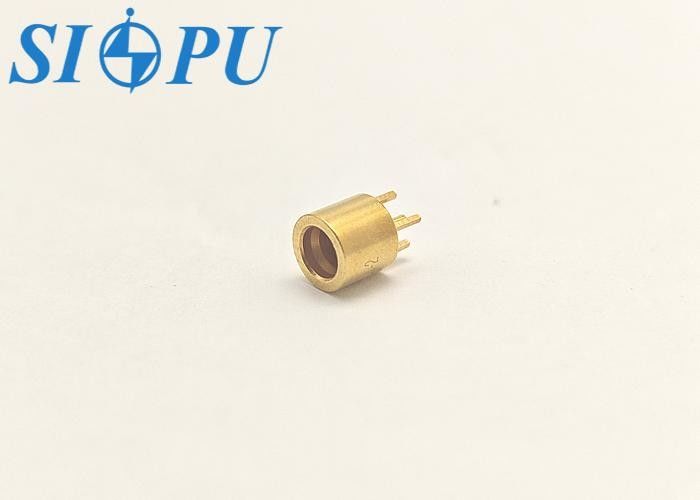

Apariencia del producto

T importanteParámetro técnico

Propiedad eléctrica			Rango de temperatura	-65 ̊+125°C
Impedancia característica		50Ω	Rango de frecuencia	DC-40GHz
Tensión de resistencia dieléctrica		Las demás:	VRSR	Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las condiciones de emisión de gases de efecto invernadero.
Resistencia al aislamiento		≥ 5000MΩ	Pérdida de inserción	No más0.07 √ F ((GHz)Db
Resistencia al contacto	Conducción central	≤ 6,0 mΩ	Propiedades mecánicas
Resistencia al contacto	El conductor externo	≤ 2,0 mΩ	Durabilidad	500 veces
Dispensa limitada	(máximo) Fuerza de combate	45N	(min) Fuerza de separación	9N

Materiales y tratadores de superficiet

Conducción central

Con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 15% en peso

Medio aislante

PTFE

El conductor externo

Las demás partidas de los artículos del capítulo 85

Galería de imágenes del producto
