SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB

SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB

Conector coaxial RF para soldadura de PCB

Conector coaxial RF de agujero ligero

Conector coaxial masculino SMP

Lugar de origen:

China.

Nombre de la marca:

SIPU

Certificación:

ISO9001-2017, RoHS, CE

Número de modelo:

Se aplicará el procedimiento de ensayo de la norma ISO/IEC 1704:2003.

Contacta con nosotros
Solicitar una cita
SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB
Detalles del producto
Product name:
SMP Male Light Hole RF Coaxial Connector – PCB Solder Type
Characteristic impedance:
50Ω
Dielectric withstanding voltage:
500V
Insulation resistance:
≥5000MΩ
Durability:
500 times
Gender:
Male
Type:
Straight
Material:
Brass
Plating:
Gold
Resaltar:

Conector coaxial RF para soldadura de PCB

,

Conector coaxial RF de agujero ligero

,

Conector coaxial masculino SMP

Condiciones de pago y envío
Cantidad de orden mínima
100
Precio
Discuss
Detalles de empaquetado
En cartón
Tiempo de entrega
3 a 6 semanas
Condiciones de pago
L/C, T/T, Western Union
Capacidad de la fuente
100000 PCS/año
Productos relacionados
Un buen precio. Conector coaxial RF SMP macho – Detención limitada, tipo microcinta, soldadura PCB en línea

Conector coaxial RF SMP macho – Detención limitada, tipo microcinta, soldadura PCB

Obtenga el mejor precio
Un buen precio. SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro en línea

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Obtenga el mejor precio
Un buen precio. Conector coaxial de RF masculino SMP con detentor limitado, montado en brida, compatible con el cable CXN3506 recubierto en línea

Conector coaxial de RF masculino SMP con detentor limitado, montado en brida, compatible con el cable CXN3506 recubierto

Obtenga el mejor precio
Un buen precio. Conector coaxial RF hembra de ángulo recto SMP – Compatible con cable RG316/U en línea

Conector coaxial RF hembra de ángulo recto SMP – Compatible con cable RG316/U

Obtenga el mejor precio
Contacta con nosotros
86-029-8886-0801
Contacta ahora
Descripción del producto

Conector coaxial RF SMP Macho Light Hole – Tipo de soldadura PCB

Descripción general del producto

El conector SMP es un conector coaxial RF ultra-miniatura, de encaje/autobloqueo, diseñado para aplicaciones modulares de alta frecuencia y alta densidad. Presenta un tamaño compacto, construcción ligera, amplio rango de frecuencia y gran resistencia a la vibración. Su diseño mecánico permite una desalineación axial y radial limitada, lo que lo hace ideal para el acoplamiento ciego en sistemas densamente empaquetados.

Aplicaciones
Comúnmente utilizado en antenas matriciales, sistemas de radar, electrónica aeroespacial, módulos de comunicación y otras aplicaciones de RF que requieren conexiones compactas y de alta fiabilidad.

Características principales

    Interfaz de retención ligera (encaje) para un fácil acoplamiento/desacoplamiento

    Diseñado para soldadura PCB (típicamente de agujero pasante)

    Ultra compacto y ligero para diseños de alta densidad

    Larga vida mecánica y excelente rendimiento eléctrico

    Admite un amplio ancho de banda de frecuencia (hasta 40 GHz dependiendo del diseño)

    Permite una flotación axial y radial limitada para una integración flexible

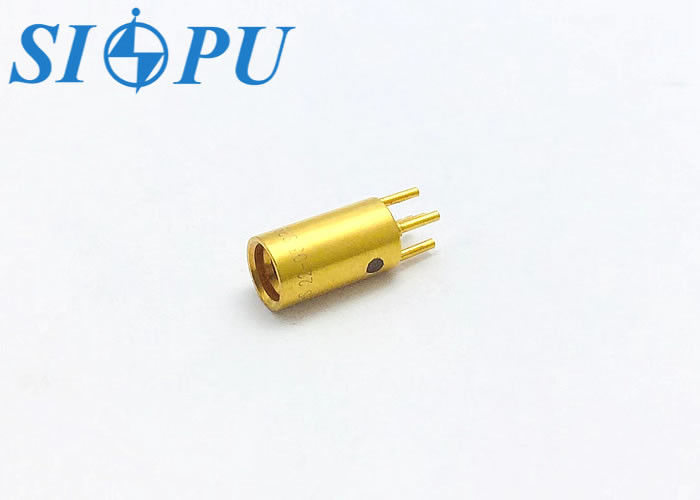

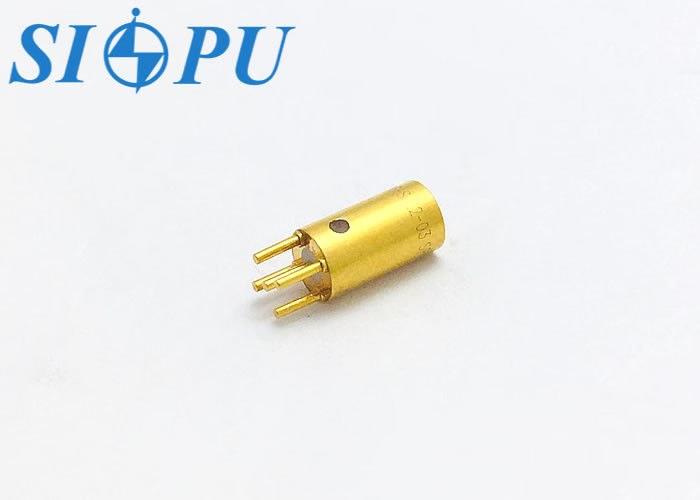

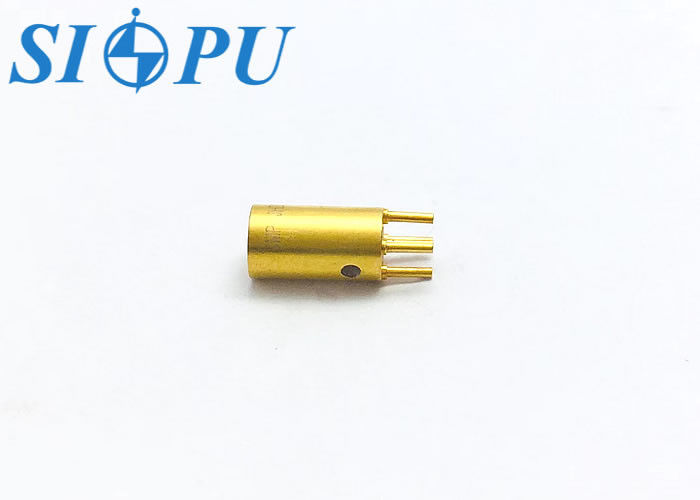

Apariencia del producto

SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB 0



Parámetro técnico importantePropiedad eléctrica



Rango de temperatura



 -65～+125℃ Impedancia característica



50Ω



 Rango de frecuencia DC-40GHz Tensión de resistencia dieléctrica



500V



 VSWR ≤1.5 Resistencia de aislamiento



≥5000MΩ



 Pérdida de inserción ≤ 0.07√F(GHz)dBResistencia de contacto



Conductor central



 Medio aislante Propiedad mecánica Conductor exterior
/ Durabilidad 500 veces Orificio liso



(máx)



Fuerza de acoplamiento

9N

 (mín)

Fuerza de separación

2.2N

 Materiales y tratamiento de superficie



Conductor centralBronce berilio, chapado en oro



Medio aislante



 PTFE Conductor exterior Latón, chapado en oro



/



 /



SMP Conector coaxial RF de agujero de luz masculino ¢ Tipo de soldadura de PCB 1
