Name: SMP Conector coaxial de RF de retención limitada masculina tipo de soldadura de PCB
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: Se aplicará el procedimiento siguiente:
Availability: InStock

En casa > productos > Conector coaxial de RF >

SMP Conector coaxial de RF de retención limitada masculina tipo de soldadura de PCB

Conector coaxial de corriente RF de escapada pública limitada

Conector para soldadura de PCB SMP

Conectores coaxiles de RF SMP

Lugar de origen:

China.

Nombre de la marca:

SIPU

Certificación:

ISO9001-2017, RoHS, CE

Número de modelo:

Se aplicará el procedimiento siguiente:

Contacta con nosotros

Solicitar una cita

SMP Conector coaxial de RF de retención limitada masculina tipo de soldadura de PCB

Detalles del producto

Product name:

SMP Male Limited Detent RF Coaxial Connector – PCB Solder Type

Dielectric withstanding voltage:

500V

Insulation resistance:

≥5000MΩ

Temperature range:

-65～+125℃

Durability:

500 times

Gender:

Male

Type:

Straight

Material:

Brass

Plating:

Gold

Resaltar:

Conector coaxial de corriente RF de escapada pública limitada

Conector para soldadura de PCB SMP

Conectores coaxiles de RF SMP

Condiciones de pago y envío

Cantidad de orden mínima

100

Precio

Discuss

Detalles de empaquetado

En cartón

Tiempo de entrega

3 a 6 semanas

Condiciones de pago

L/C, T/T, Western Union

Capacidad de la fuente

100000 PCS/año

Productos relacionados

Conector coaxial RF SMP macho – Detención limitada, tipo microcinta, soldadura PCB

Obtenga el mejor precio

SMP Conector coaxial de microcarril RF masculino tipo de soldadura de PCB, recubierto de oro

Obtenga el mejor precio

Conector coaxial de RF masculino SMP con detentor limitado, montado en brida, compatible con el cable CXN3506 recubierto

Obtenga el mejor precio

Conector coaxial RF hembra de ángulo recto SMP – Compatible con cable RG316/U

Obtenga el mejor precio

Contacta con nosotros

86-029-8886-0801

Contacta ahora

Descripción del producto

SMP Conector coaxial de RF de retención limitada masculina tipo de soldadura de PCB

Resumen del producto

El conector SMP es un conector coaxial de RF en miniatura diseñado para aplicaciones de alta frecuencia y alta confiabilidad.fuerte resistencia a las vibraciones, y es especialmente adecuado para interconexiones de alta densidad entre placas de circuito impreso, recintos y sistemas modulares.

Aplicaciones
Ideal para su uso en antenas de matriz, sistemas de radar, electrónica aeroespacial, equipos de comunicación y otras instalaciones de espacio limitado o de alta densidad.

Características clave

Interfaz de desactivación limitada para una conexión segura pero fácil

Diseñados para soldar PCB (normalmente a través de agujeros)

Compacto y ligero, ideal para diseños modulares densos

Excelente resistencia al ambiente y rendimiento a las vibraciones

Apoya la transmisión de señales de alta frecuencia con un rendimiento estable

Apariencia del producto

T importanteParámetro técnico

Propiedad eléctrica			Rango de temperatura	-65 ̊+125°C
Impedancia característica		50Ω	Rango de frecuencia	DC-40GHz
Tensión de resistencia dieléctrica		Las demás:	VRSR	≤ 15
Resistencia al aislamiento		≥ 5000MΩ	Pérdida de inserción	No más0.07 √ F ((GHz)Db
Resistencia al contacto	Conducción central	≤ 6,0 mΩ	Propiedades mecánicas
Resistencia al contacto	El conductor externo	≤ 2,0 mΩ	Durabilidad	500 veces
Dispensa limitada	(máximo) Fuerza de combate	45N	(min) Fuerza de separación	9N

Materiales y tratadores de superficiet

Conducción central

Con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 15% en peso

Medio aislante

PTFE

El conductor externo

Las demás partidas de los artículos del capítulo 85

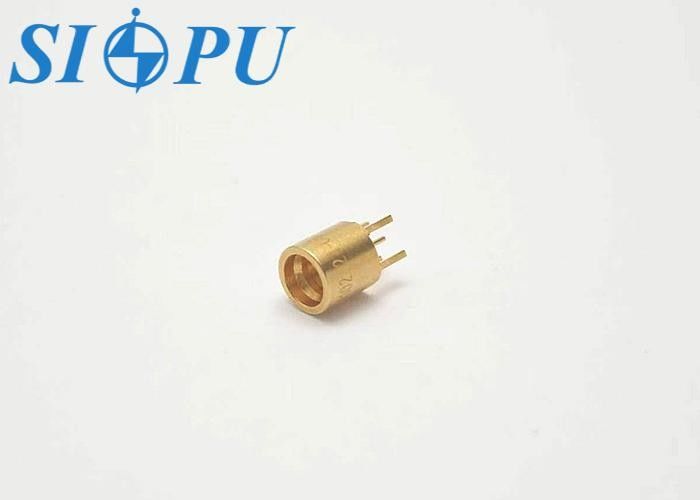

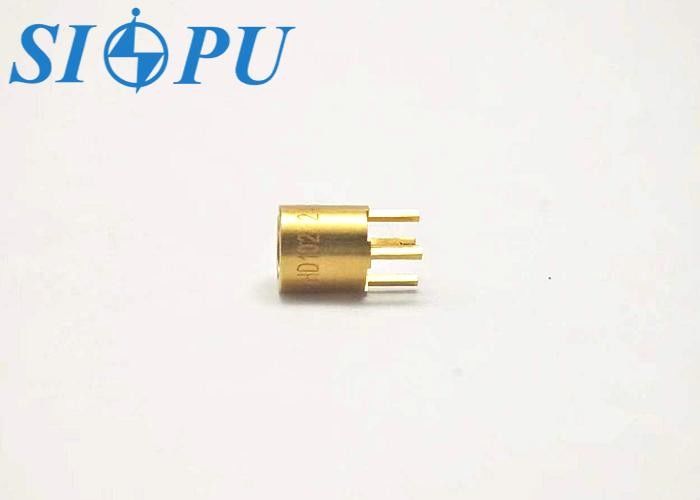

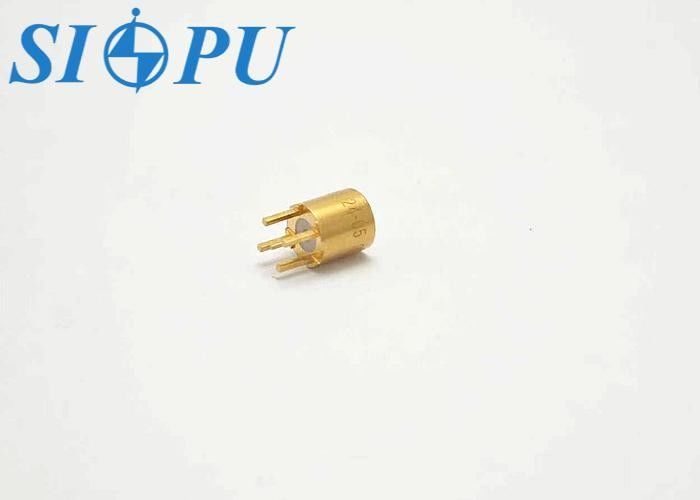

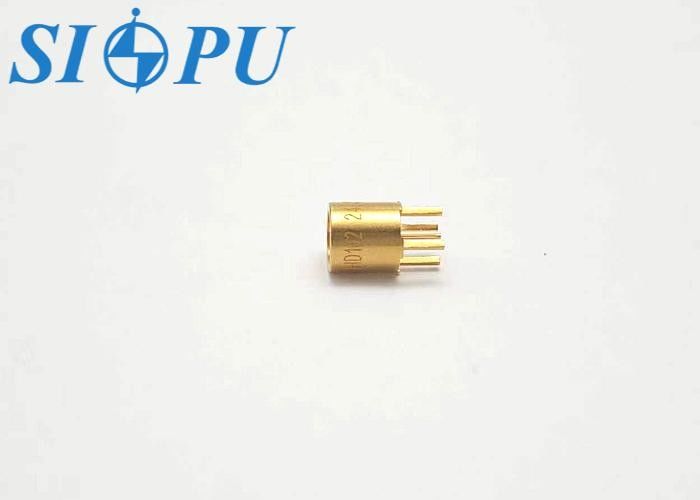

Galería de imágenes del producto

SMP Conector coaxial de RF de retención limitada masculina tipo de soldadura de PCB 1
