Name: Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.
Availability: InStock

En casa > productos > Conector J30J >

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo

Conector de enchufe de alambre de encrucijado

9 Conector de enchufe de alambre central

Conector de alambre de crujido de la serie J30J

Lugar de origen:

China.

Nombre de la marca:

SIPU

Certificación:

ISO9001, RoHS, CE

Número de modelo:

Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.

Contacta con nosotros

Solicitar una cita

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo

Detalles del producto

Product name:

J30J Series 9-Core Micro Rectangular Plug Connector – Screw Crimp Wire Type

Gender:

Male

Working current:

3A MAX

insulation resistance:

≥5000MΩ

Dielectric Strength:

600V

ontact resistance:

≤8.0mΩ

Contact spacing:

1.27mm

Contact row spacing:

1.1mm

Number of cores of the same type:

9、15、21、25、31、37、51、66、74、100

Resaltar:

Conector de enchufe de alambre de encrucijado

9 Conector de enchufe de alambre central

Conector de alambre de crujido de la serie J30J

Condiciones de pago y envío

Cantidad de orden mínima

Precio

Discuss

Detalles de empaquetado

En cartón

Tiempo de entrega

días 8-12work

Condiciones de pago

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

1000000PCS/Year

Productos relacionados

J30J 31-Núcleo Macho Recto Soldadura PCB Conector Micro Rectangular

Obtenga el mejor precio

J30J Conector rectangular de alambre soldado masculino de 31 núcleos

Obtenga el mejor precio

J30J Conector micro rectangular de PCB de soldadura recta femenina de 31 núcleos

Obtenga el mejor precio

J30J Conector rectangular de 31 pines femenino de microforma Tipo de alambre soldado

Obtenga el mejor precio

Contacta con nosotros

86-029-8886-0801

Contacta ahora

Descripción del producto

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J Tipo de alambre de enchufe de tornillo

Resumen del producto

El conector micro rectangular de la serie J30J es una solución ampliamente utilizada para sistemas electrónicos de alto rendimiento.Este enchufe de 9 núcleos cuenta con una carcasa de aleación de aluminio ligera y contactos de alfiler de alambre retorcidoLa estructura cumple con las normas GJB2446A-2001 y MIL-DTL-83513, garantizando la compatibilidad y durabilidad en entornos exigentes.

Aplicaciones
Diseñado para la interconexión en sistemas eléctricos que requieren alta densidad, construcción ligera y confiabilidad superior.y automatización industrial donde el peso y la estabilidad del sistema son críticos.

Características clave

Enchufe masculino de 9 núcleos con terminaciones de alambre de crujido (longitud de alambre personalizable según los requisitos del usuario)

Mecanismo de fijación de cerradura por tornillo para una instalación segura

Tamaño compacto y carcasa de aluminio ligera

Excelente rendimiento de protección electromagnética

Baja fuerza de inserción y alta fiabilidad de apareamiento

Compatible con las normas GJB2446A-2001 y MIL-DTL-83513

Especificaciones del producto

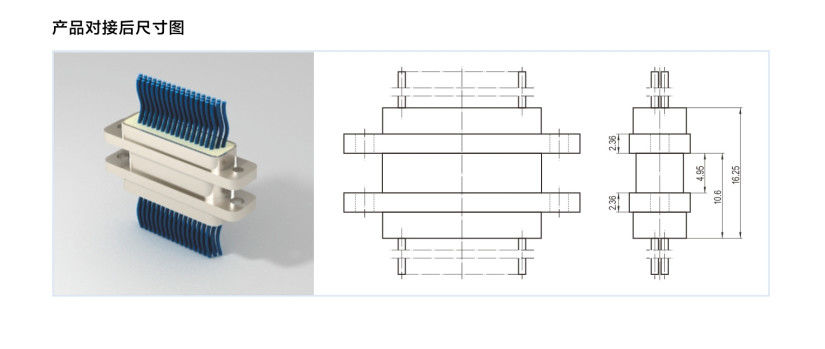

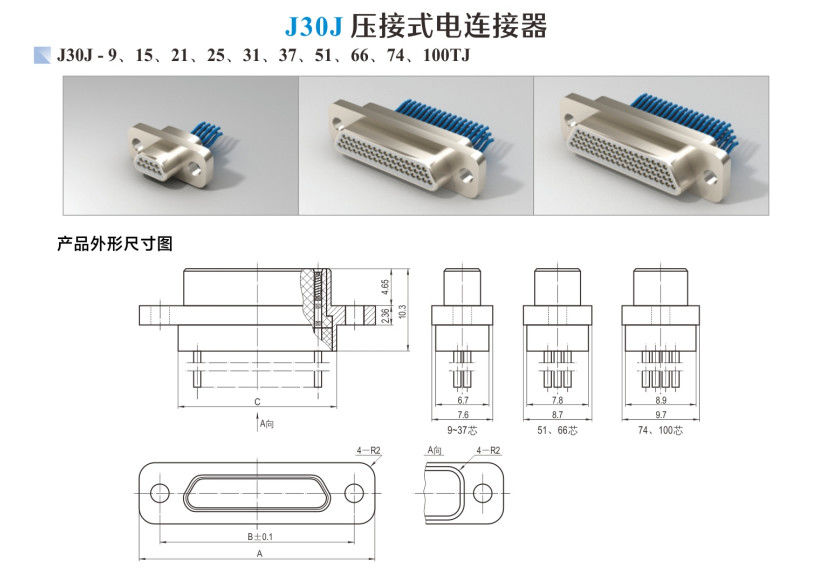

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo 0

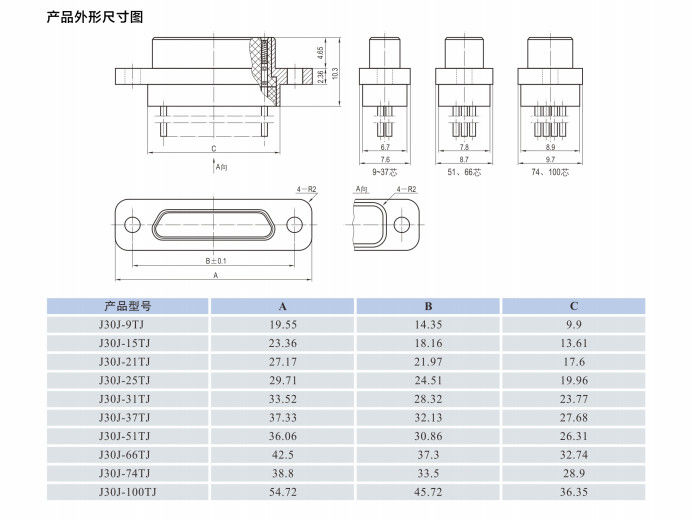

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo 1

Parámetros técnicos importantes

Propiedad eléctrica		Rango de temperatura	-55 ̊+125°C
Corriente de trabajo	3A MAX	Espaciado entre contactos	1.27 mm
Tensión de resistencia dieléctrica	Las demás:	Distancia entre filas de contacto	1.1 mm
Resistencia al aislamiento	≥ 5000MΩ	Área de la sección transversal del alambre adaptativo	0.05 ∼ 0,15 mm2
Resistencia al contacto	≤ 8,0 mΩ	Número de núcleos del mismo tipo
Vida útil de las máquinas	500 veces	9,15,21,25,31,37,51,66,74,100

Materiales y tratamiento de la superficie

Conducción central	Bronce de berilio, recubierto de oro	Medio aislante	PPA
El conductor externo	Leguras de aluminio, niquel	/	/

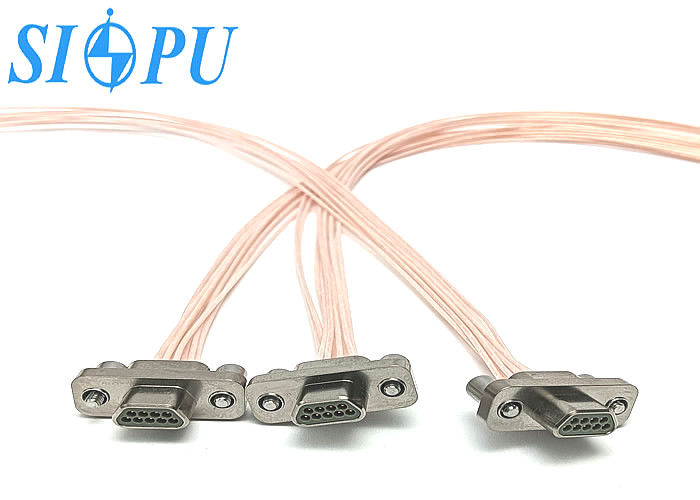

Galería de imágenes del producto

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo 2

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo 4

Conector de enchufe micro rectangular de 9 núcleos de la serie J30J – Tipo de cable de crimpado por tornillo 5
